Name: OMK-05E Intelligent Modulating Electric Actuator (4-20mA-styrning)
SKU: ZLoW92MtcniHywCK8wa1Fg

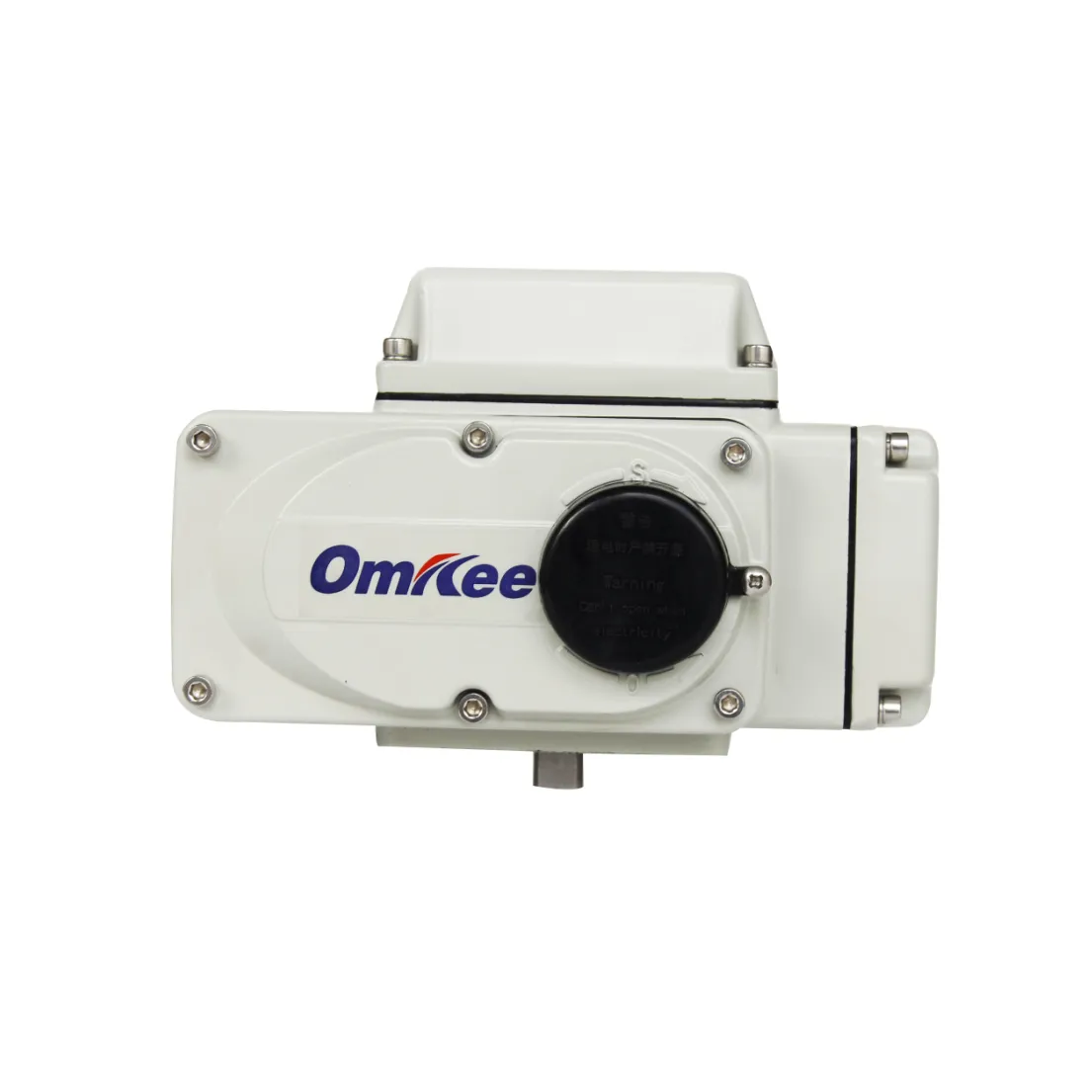

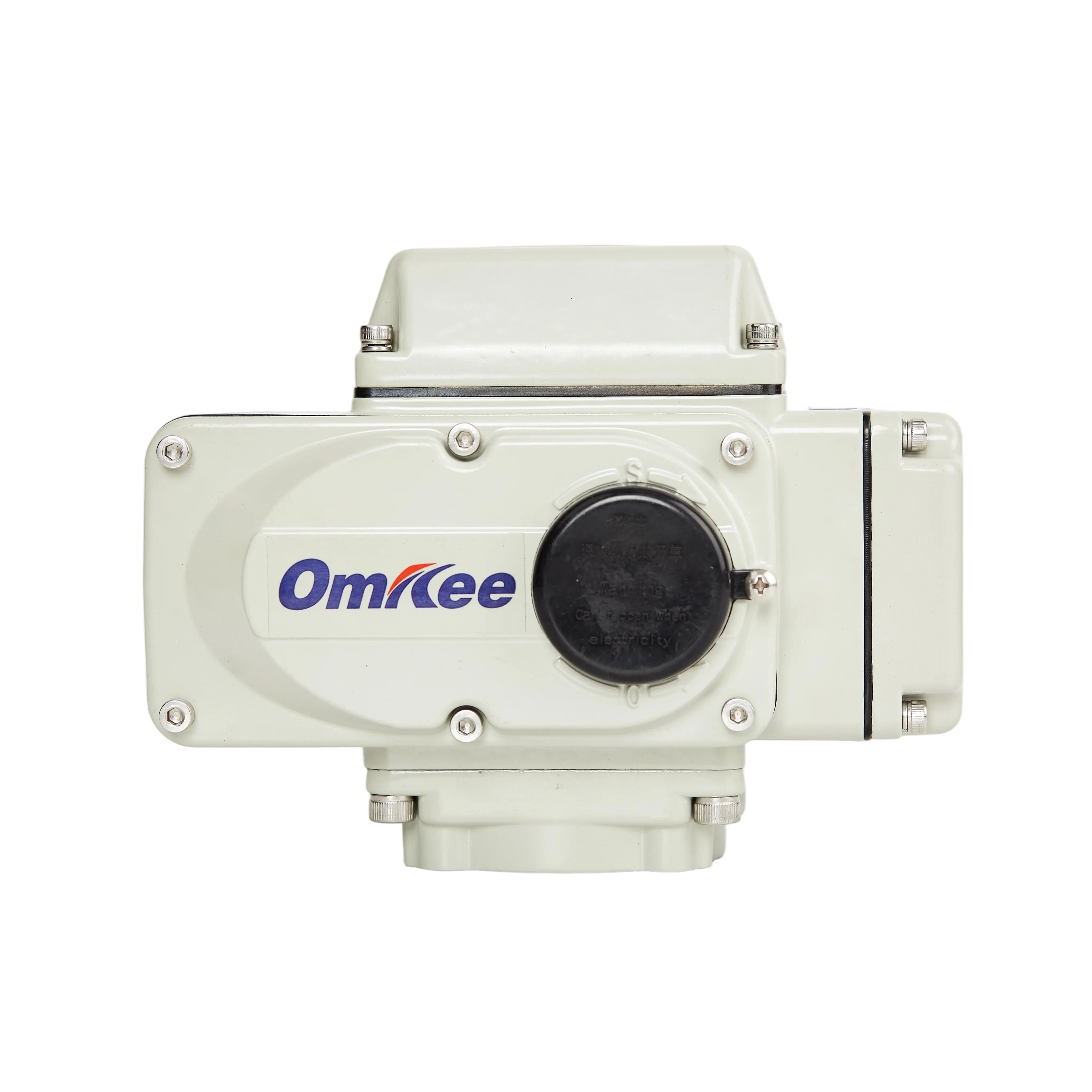

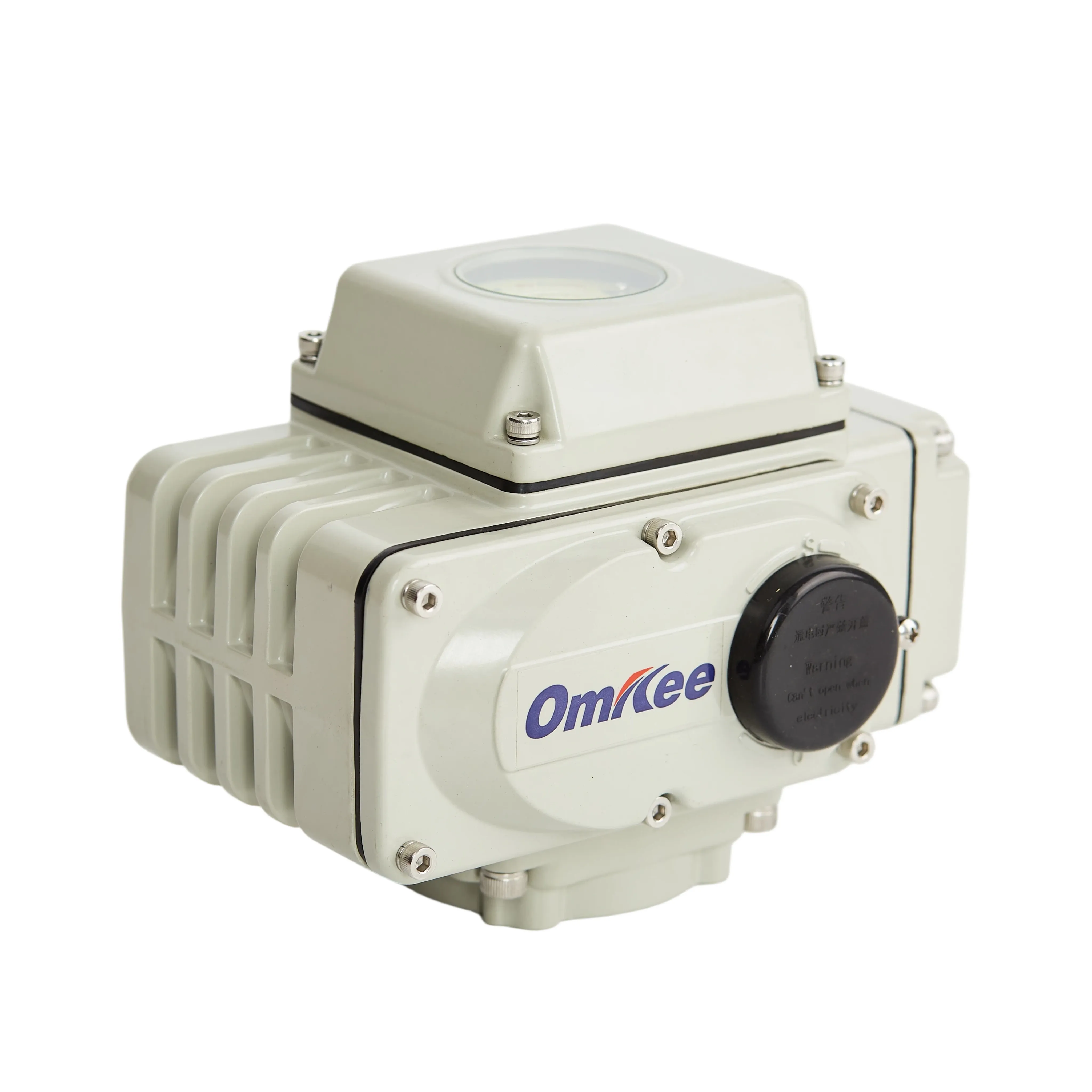

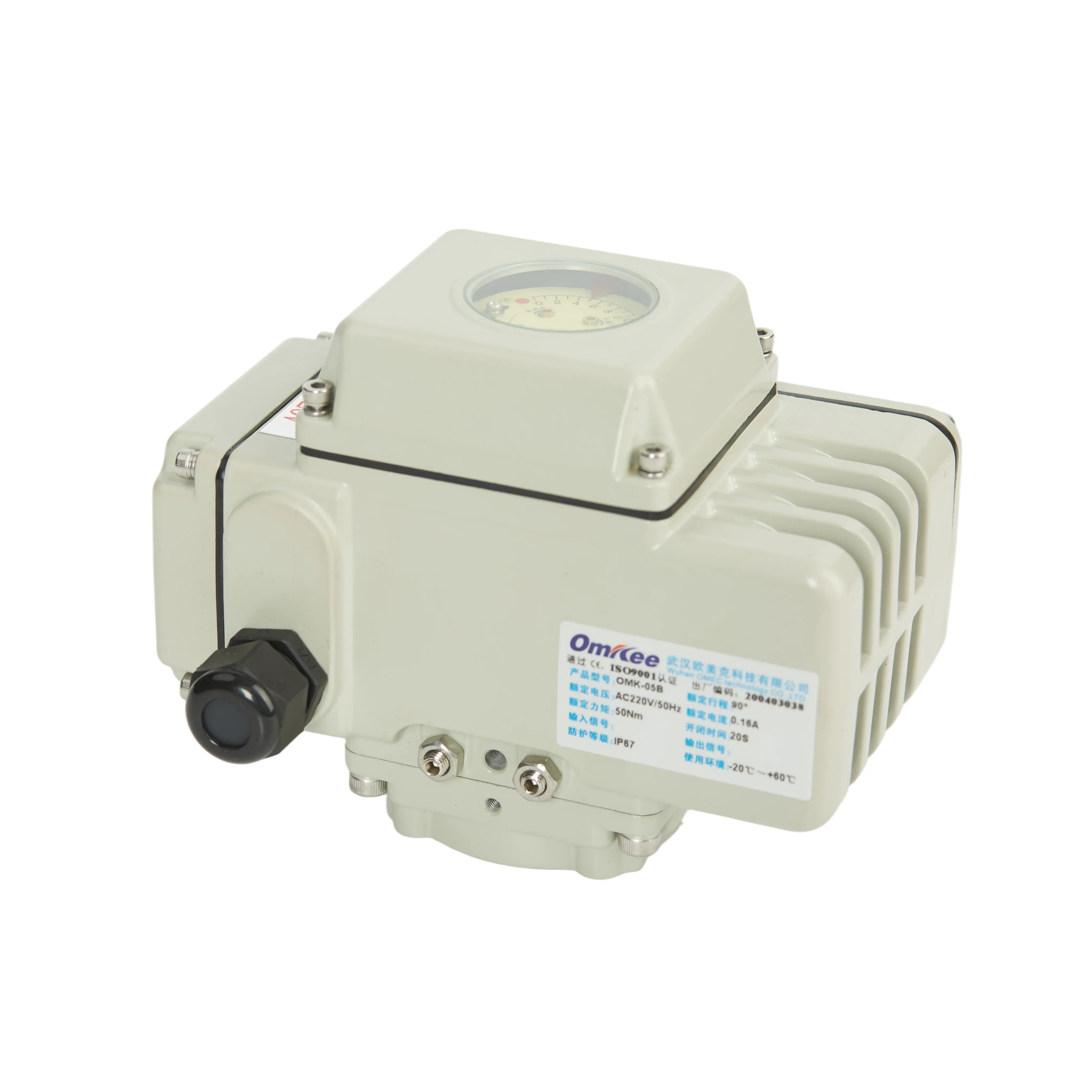

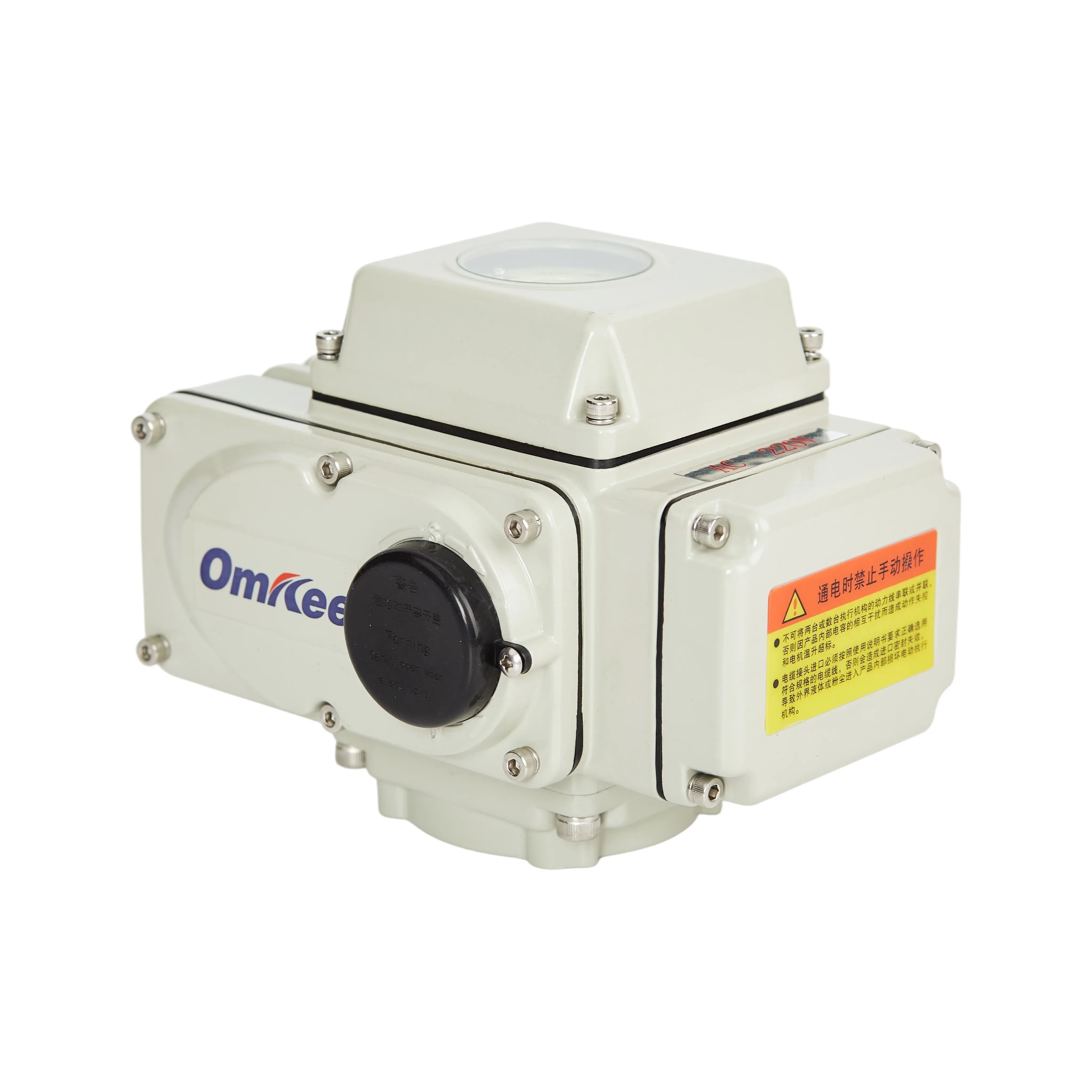

OMK-05E Intelligent Modulating Electric Actuator (4-20mA-styrning)

OMK-05E Modulerande Aktuator har en högpresterande servostyrenhet för 4-20mA/1-5V signalstyrning. 0,5% positionsnoggrannhet, 50Nm vridmoment och IP68-skydd. Utrustad med japansk Sakae-potentiometer och elektronisk bromsning. Idealisk för precision industriell automatisering. CE- och ISO-certifierad.

Produktinformation

Varumärke:

OMKEE

Modell:

OMK-05E (Intelligent Modulating Type)

Skyddsklass:

IP68

Nominellt vridmoment:

50 Nm

Kontrollspänning:

DC24V, AC110V, AC24V, AC220V, AC380V

Driftstid (90°):

20 Sekunder (Standard) / 60 Sekunder (Valfritt)

Tekniska fördelar & material

1. Funktioner hos intelligent servo regulator

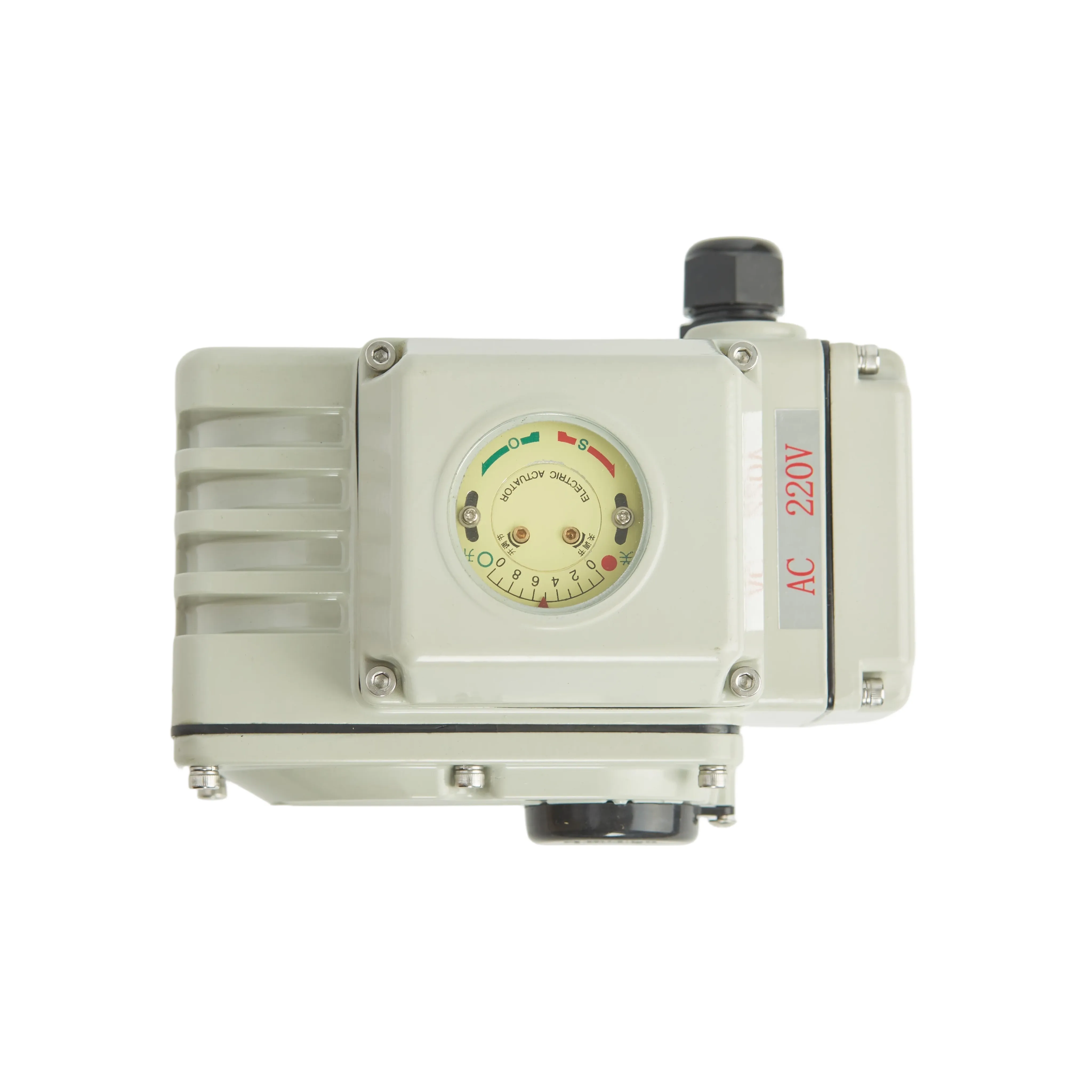

Realtidsvisning: Inbyggd digital display visar faktisk slagprocent och felkoder för enkel felsökning.
Högprecisionsstyrning: Har en importerad högfrekvent CPU och hybridkretsdesign. Elektronisk bromsning eliminerar motorinerti, vilket säkerställer nollsvängning och hög positionsnoggrannhet.
Högfrekvent drift: SCR (Siliciumstyrd likströmsröre) -utgång möjliggör högfrekvent växling (upp till 1200 gånger/timme).
Robust skydd: Kretskortet är helt harpikserat för vibrationsbeständighet, dammskydd och fuktisolering. Optoelektronisk isolering säkerställer stark motstöttning mot PLC/DCS-system.

2. Premium hårdvarukomponenter

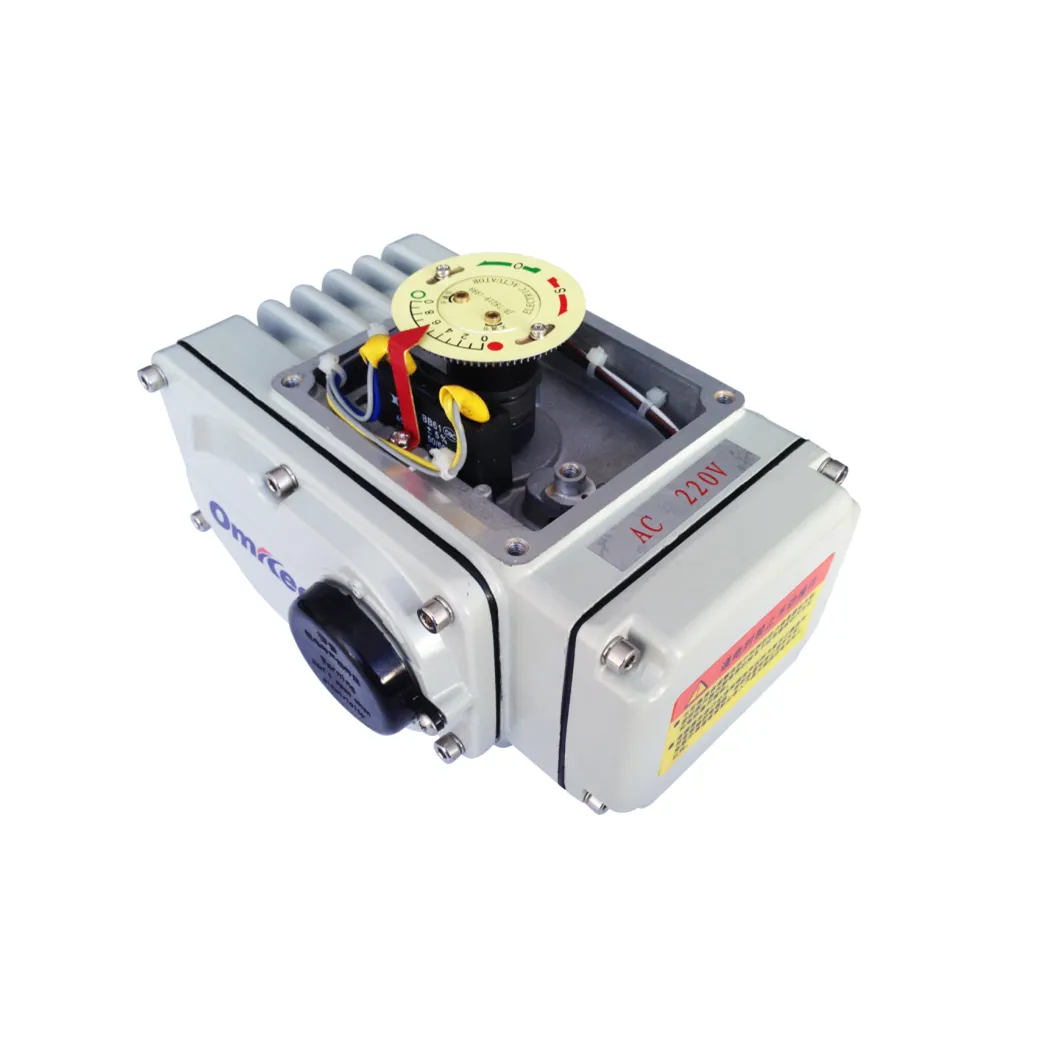

Återkopplingssystem: Använder en Japanese Sakae ledande plastpotentiometer. Dess unika fjäderbelastade mekanism eliminerar kugghjulsbacklash, vilket ger kontinuerlig och stabil realtidsprovtagning.
Mekanisk styrka: ADC12-aluminiumhölje med 150°C värmebeständigt pulverbeläggning. Utdragningsaxlar gjorda av värmebehandlad 40Cr-stål med splineanslutningar för att förhindra vridbrott.
Överlägsen dämmning:IP68-skyddsklass (Rapportnr: C16040-WT) med German Oberst TC-oljesealer.
Smörjning: Livslång Mobil syntetisk fett säkerställer jämn överföring och slitagebeständighet.

Tekniska parametrar tabell

Parameter	Specifikation
Modell	OMK-05E (Intelligent moduleringstyp)
Inmatnings-/utmatningssignal	4-20mA DC / 1-5V DC
Positionsnoggrannhet	≥ 0,5%
Nominell vridmoment	50 Nm
Driftstid (90°)	20 sekunder (standard) / 60 sekunder (valfritt)
Styrspänning	DC24V, AC110V, AC24V, AC220V, AC380V
Skyddsklass	IP68
Driftsfrekvens	Upp till 1200 start per timme
Elektriskt gränssnitt	2 x G1/2 vattentäta kabelanslutningar

Totala dimensioner och prestandaparametrar

Parameter\Prestanda\Typ (Effekt)	DC24V	AC110V	AC24V	AC380V	AC220V
Motoreffekt	13W	10W	10W	6W	10W
Nominell ström	1,28A	0,24A	1,5A	0,07A	0,16A
Standardtid/Vridmoment	20S/50Nm
Valfri tid / Vridmoment	4S/20Nm 10S/30Nm			60S/50Nm
Vridvinkel	0~360° Justerbar
Total vikt (kg)	2,5
Kallisolationsmotstånd (MΩ)	AC110V/220V/380V: 100 MΩ/500VDC
Spänningshållningsklass	AC110V/220V: 1500VAC en minut, AC380V: 1800VAC en minut
Skyddsklass	Ip67
Installationsvinkel	360° vid vilken vinkel som helst
Elektriskt gränssnitt	En G1/2 vattentät kabelanslutning (För typer med 4-20mA DC etc. styrningssignaler, lägg till en till)
Områdes temperatur (℃)	-30℃~+60℃
Typ av styrkrets	Typ A: Ordinal switch typ; Typ B: Passiv signalåterkopplingstyp; Typ C: Motståndssignalåterkopplingstyp; Typ D: Motståndssignal och passiv signalåterkopplingstyp; Typ E: Justeringstyp; Typ F: Med positionstransmittor; Typ G: DC-strömstyrningstyp; Typ H: AC 380V effektstyrningstyp
Valmöjligheter för annan funktion	★ Rostfritt stålstöd, koppling ★Direkt installationsbräda, koppling (ISO5211-standard) ★Övervridmomentprotektor ★Uppvärmaren för att eliminera fukt

Professionell tillverkning & testning

Utvecklad av ingenjörer med över 10 års erfarenhet med UG 3D-modellering och bearbetad på importerade 4-axliga bearbetningscentraler, varje enhet genomgår:

Vridmomentstest: 1,3x säkerhetsmarginalverifiering.
Isoleringstest: 1500V/min högspänningsmotstånd.
Uthållighetstest: 48-timmigt kontinuerligt fullbelastat provtest.
Dämmningstest: 0,2Mpa undervattenslufttryckstest.

Tillämpningsområde

OMK-05E används bredt i:

Energiproduktion: Precisk damper- och ventilstyrning i vatten- och värmekraftverk.
Vattentreatment: Kemisk dosering och flödesreglering.
Petrokemi: Högprecisionsvätskestyrningssystem.
Byggnadsautomation: Intelligent HVAC- och ventilationsstyrning.
